次にグラフ描画用にmatplotlib.pyplotモジュール

いきなりエラッタのでyum

>>> import matplotlib.pyplot as plt
...
ImportError: libXext.so.6: cannot open shared object file: No such file or directory
yum install libXext.x86_64
yum install libSM.x86_64
yum install libXrender.x86_64

気を取り直して、importしたら成功したがplotでXの指定がないのでコケた

>>> import matplotlib.pyplot as plt
>>> import numpy as np
>>> x = np.arange(0,6, 0.1)
>>> y = np.sin(x)
>>> plt.plot(x,y)
...
    raise RuntimeError('Invalid DISPLAY variable')
RuntimeError: Invalid DISPLAY variable


#以下をimport後に指定すればよいらしい
>>> plt.switch_backend('agg')
#すると
>>> plt.plot(x,y)

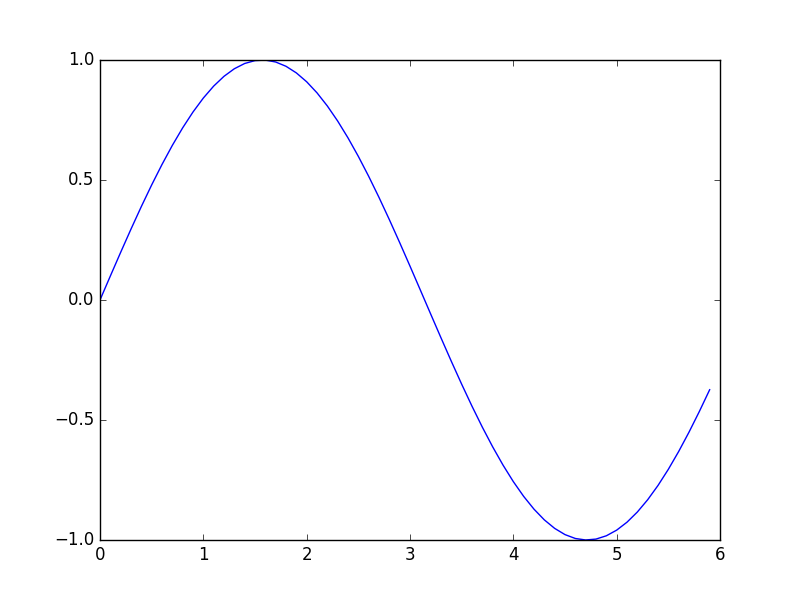

>>> plt.savefig('sin.png')
# これで画像が生成された

f:id:kaeken:20161103004351p:plain

さすがに対話モードは面倒なのでファイルに変更

import numpy as np
import matplotlib.pyplot as plt
plt.switch_backend('agg')

x = np.arange(0, 6, 0.1)
y1 = np.sin(x)
y2 = np.cos(x)

plt.plot(x, y1, label='sin')
plt.plot(x, y2, linestyle = '--', label='cos')
plt.xlabel('x')
plt.ylabel('y')
plt.title('sin & cos')
plt.legend()


plt.savefig('sin_cos.png')

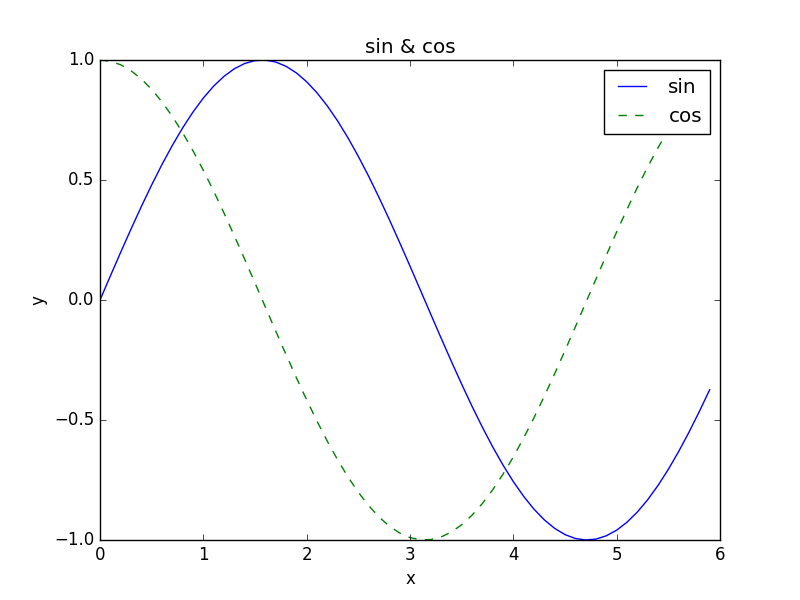

sinとcos f:id:kaeken:20161103005056p:plain

あと画像読込もできるとのこと(未確認)

import matplotlib.pyplot as plt
from matplotlib.image import imread

img = imread('lena.png')
plt.imshow(img)

plt.show()
